產品說明：

    本平臺機械上由兩臺永磁同步直線伺服電機動子共用一套直線電機定子構成，是驅動和運動控制實驗設備的創新。它可以完成傳統實驗設備不能夠完成的實驗，兩個動子驅動兩個工作臺在同一軌道運行。他們既可以同步驅動同一負載，也可以異步驅動不同的負載而作不同的運動。在直線電機工廠的典型應用是：流水線上各種自動化安裝設備，隨動跟蹤設備等。它可用于經過上述綜合創新平臺實驗后的學生，進一步拓展他們的創新和實驗對手能力，進行運動控制跟蹤實驗。



主要特點：

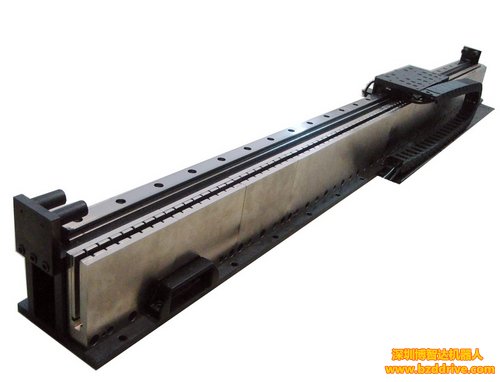

    單軌道雙驅動直線伺服電機平臺

    先進的PMAC控制器

    兩坐標跟蹤及驅動控制

    框架結構底座

    實時調節速度及位置環

    圖形化實時顯示調節結果

主要性能：

    直線電機單軸雙驅動模塊

    最大直線運動行程：1300 mm

    直線反饋光柵分辨率：5 um

    最大直線運動速度：2.5 m/s

    重復定位精度：≦ 5 um

伺服驅動模塊：

    配備Elmo數字伺服驅動器兩套，主要性能為：

    交流供電，額定3A，220V，功率400W

    電流環采樣頻率：最大16KHz

    速度環采樣頻率：最大8KHz

    位置環采樣頻率：最大4KHz

    三環參數均可以通過自動和手動調節

    編碼器計數頻率：20MHz

PMAC控制模塊

    標準40MHZ DSP主時鐘,可選60/80MHZ,PC104總線

    帶有flashmemory存儲運動程序等

    配有4路PWM數字量輸出，可變?yōu)閜ulse+dir數字量信號或DAC±10V模擬量輸出，分辨率為12位

    4路A/B正交編碼器反饋

    配有RS232串口，可選USB或網卡通訊

    帶有16路通用I/O接口

    每軸都配有專用LIMIT(限位)，HOME（回零），F(xiàn)AULT(伺服報警),USER（用戶自定義）和AENA(伺服使能)輸入輸出信號

    具有手輪通道

實時電機驅動參數調節軟件模塊：

    建立驅動器與主機通訊聯系，可用232或CANOpen方式

    編碼器特性設置

    實時調節電流環

    實時調節速度環

    實時調節位置環

    實時顯示調節后的響應曲線

    速度及加速度設置

    6路IO輸入和2路IO輸出

    曲線跟蹤運行

    編程控制電機的運行

工業應用：

    本平臺可實際應用于PCB加工、電子元件插裝、快速貼片與點膠及各種制度和機械裝備。

學科實驗：

    機械誒工程控制基礎；

    數控機床或數控技術；

    單片機及微處理機控制技術；

    自動控制理論及各種控制理論類課程

    工業自動化類課程

    伺服驅動與運動控制類課程。
